TERMINALI RAPIDI AD OCCHIO

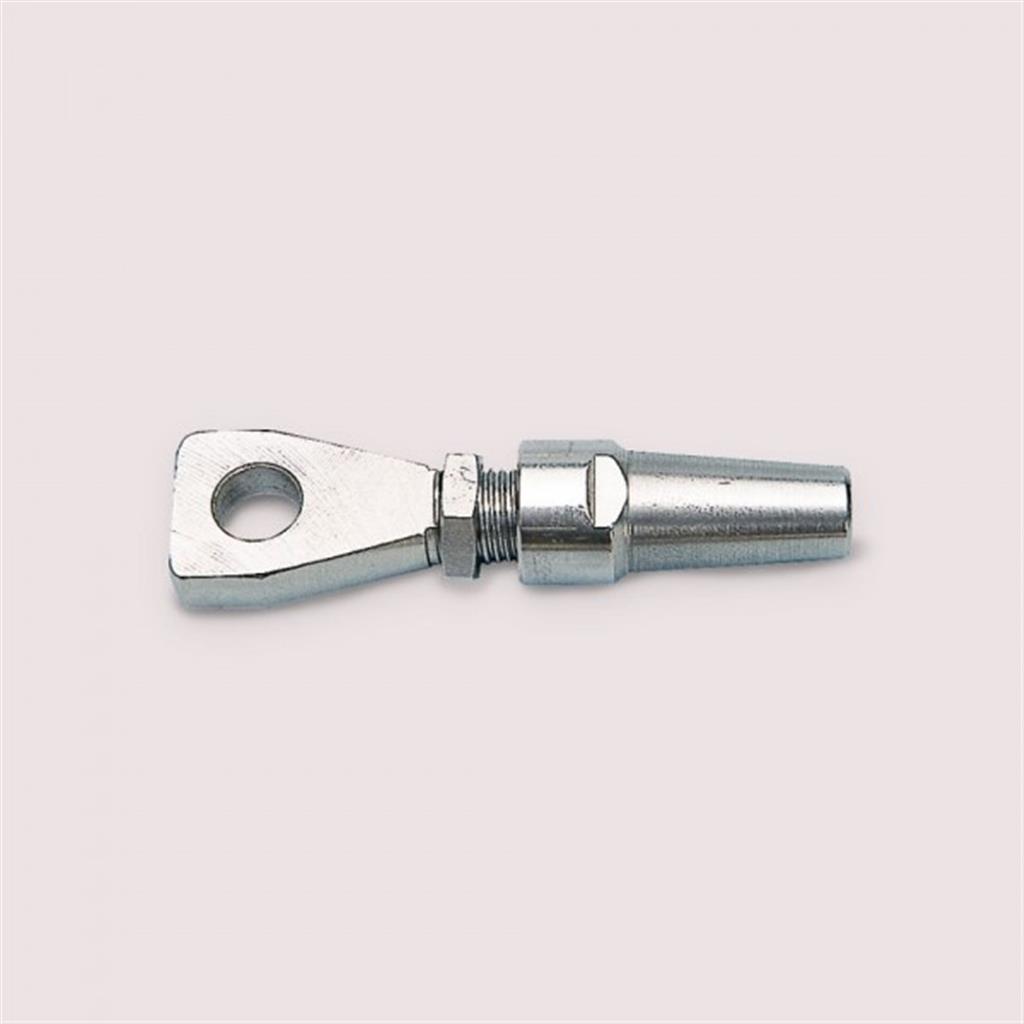

L’Art. 115.10 è un terminale rapido ad occhio in acciaio inox destinato a cavi da 10 mm. Il modello misura L1 16 mm, L2 25 mm, L3 10,8 mm e K1 110 mm e presenta un carico di rottura di 9500 kg.

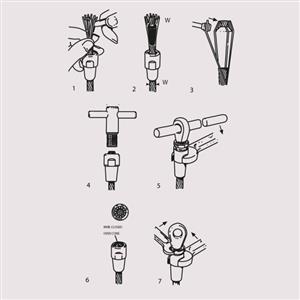

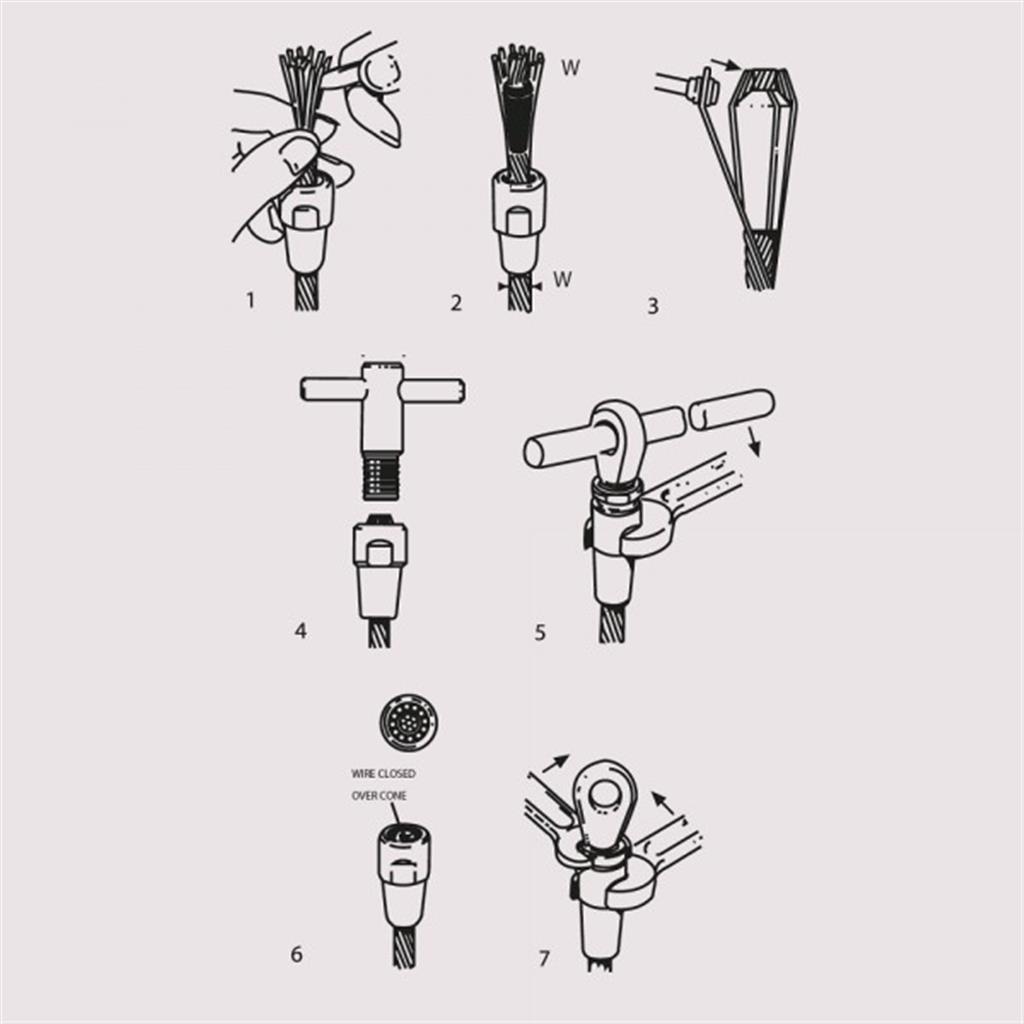

La procedura di installazione è pensata per essere eseguita con normali utensili a mano:

1. Dopo aver inserito il cavo nel raccordo conico, separare i fili esterni dal trefolo centrale.

2. Inserire la boccola conica nel trefolo, facendo sporgere il cavo per una lunghezza pari al diametro nominale.

3. Ripiegare i fili esterni con una pinza intorno alla boccola e contro il cono più corto, quindi cominciare ad avvitare l’occhio o la forcella.

4. Serrare le due parti del terminale con forza, possibilmente utilizzando due chiavi.

5. Per verificare il corretto assemblaggio, svitare il terminale e controllare che i fili siano ben spaziati e racchiudano la boccola conica.

6. È possibile applicare del Loctite bloccafiletti prima di effettuare il serraggio definitivo fino al termine della filettatura.
