TERMINALI RAPIDI AD OCCHIO

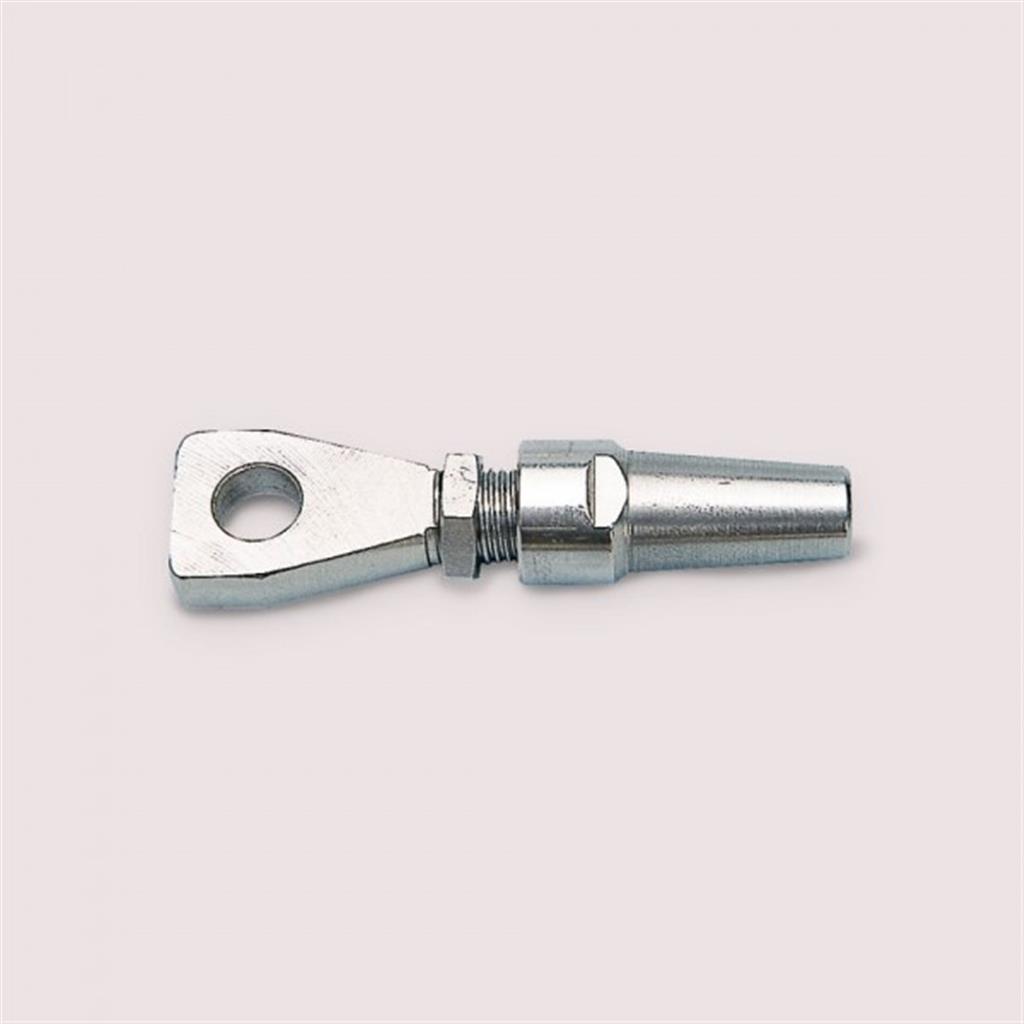

Pensato per cavi da 12 mm, il terminale rapido ad occhio Art. 115.12 è realizzato in acciaio inox. Le dimensioni sono L1 19 mm, L2 36 mm, L3 18,8 mm e K1 140 mm, con un carico di rottura di 10800 kg.

Il terminale può essere montato con normali utensili a mano.

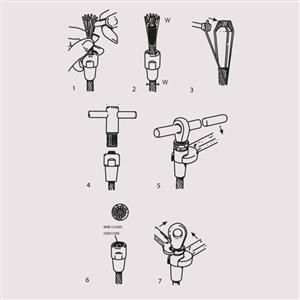

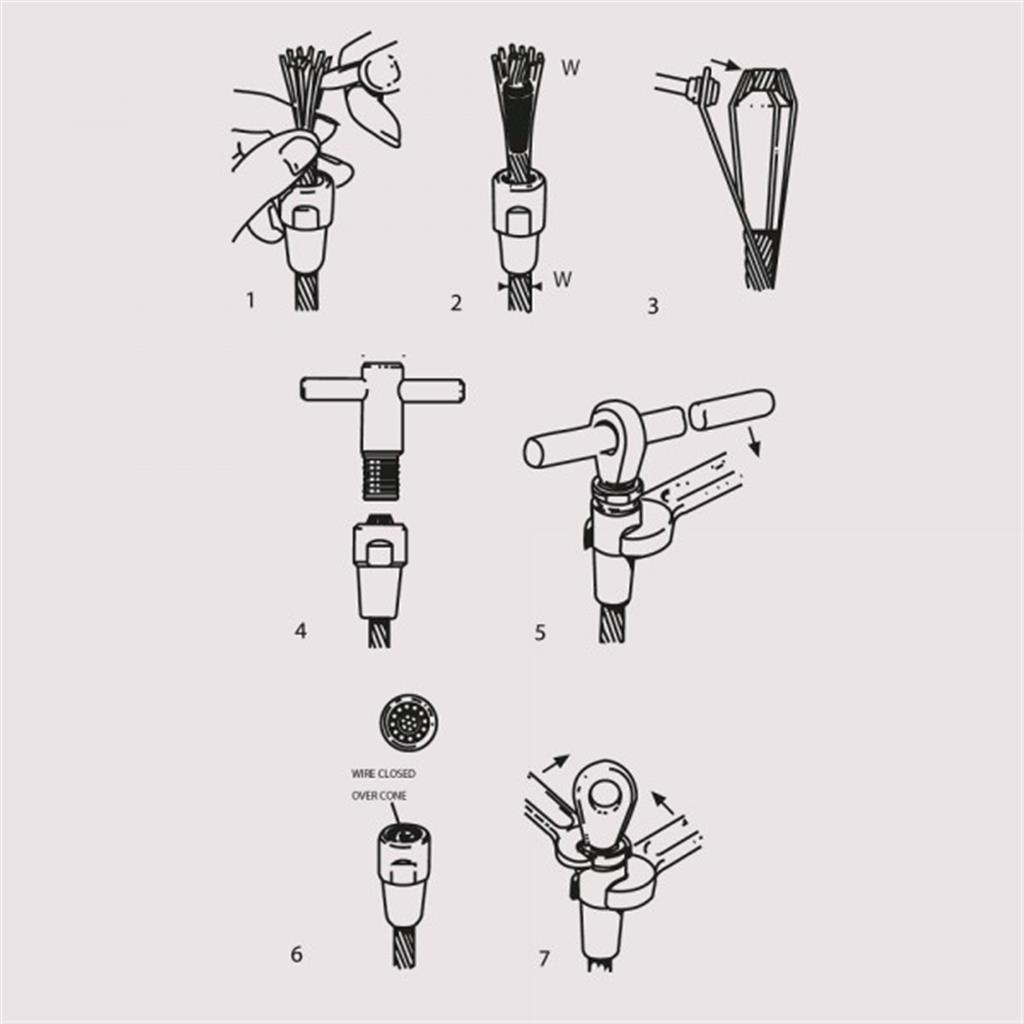

Istruzioni:

La prima fase consiste nell’inserire il cavo nel raccordo conico e separare i fili esterni dal trefolo centrale. Inserire la boccola conica nel trefolo centrale, facendo sporgere il cavo per una lunghezza uguale al diametro nominale del cavo.

Con l’aiuto di una pinza, piegare i fili esterni attorno alla boccola conica e contro il cono più corto. Procedere quindi con l’avvitamento dell’occhio o della forcella e serrare con forza le due parti, possibilmente servendosi di due chiavi.

Il montaggio va verificato svitando il terminale e controllando la corretta spaziatura dei fili e il loro posizionamento attorno alla boccola. Se desiderato, applicare Loctite bloccafiletti e riavvitare con forza fino al termine della filettatura.
