TENDITORI

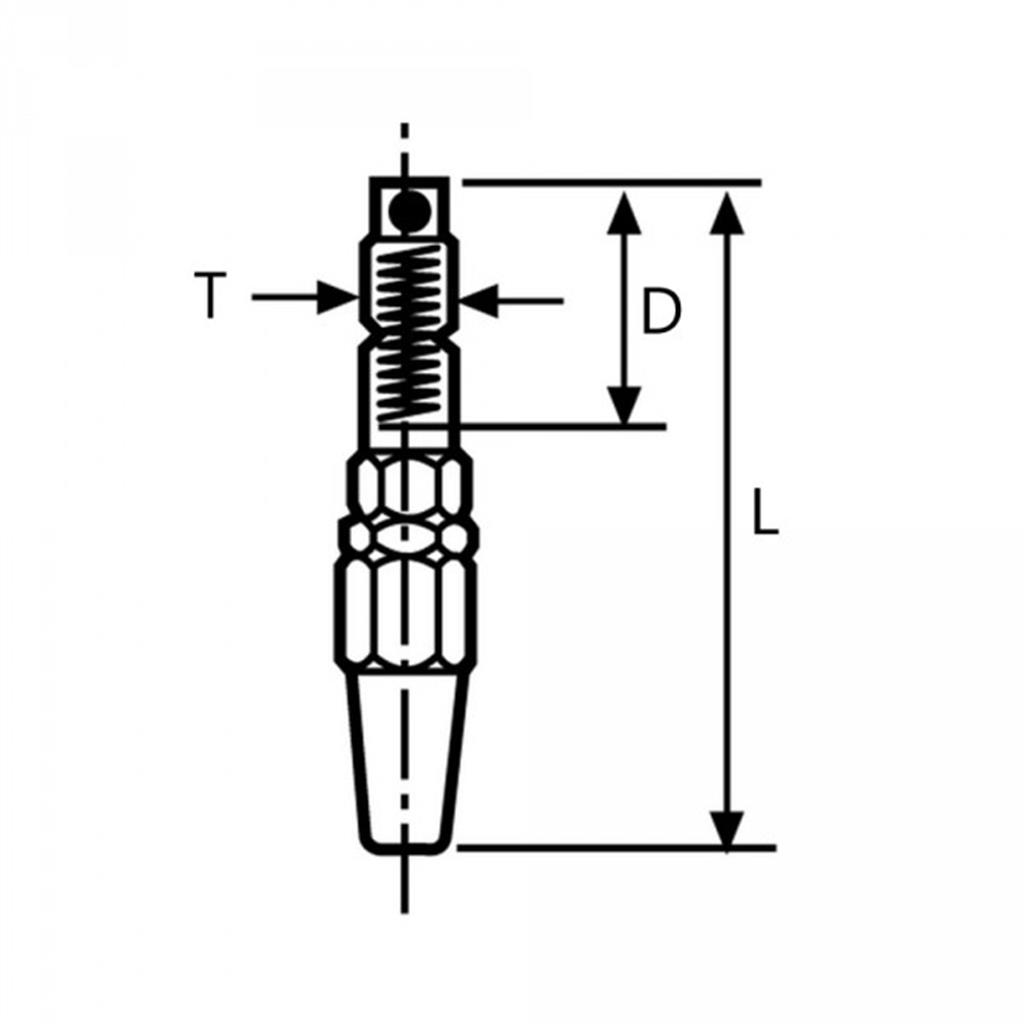

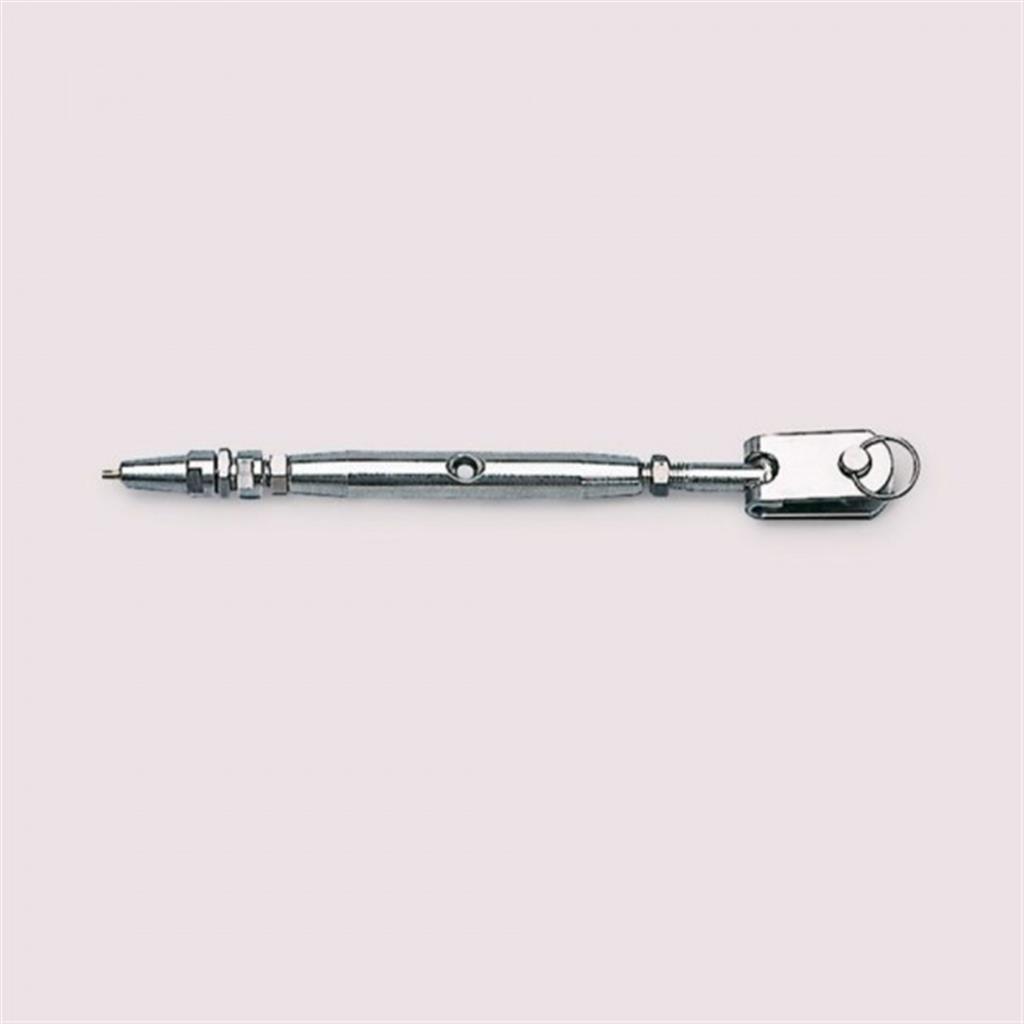

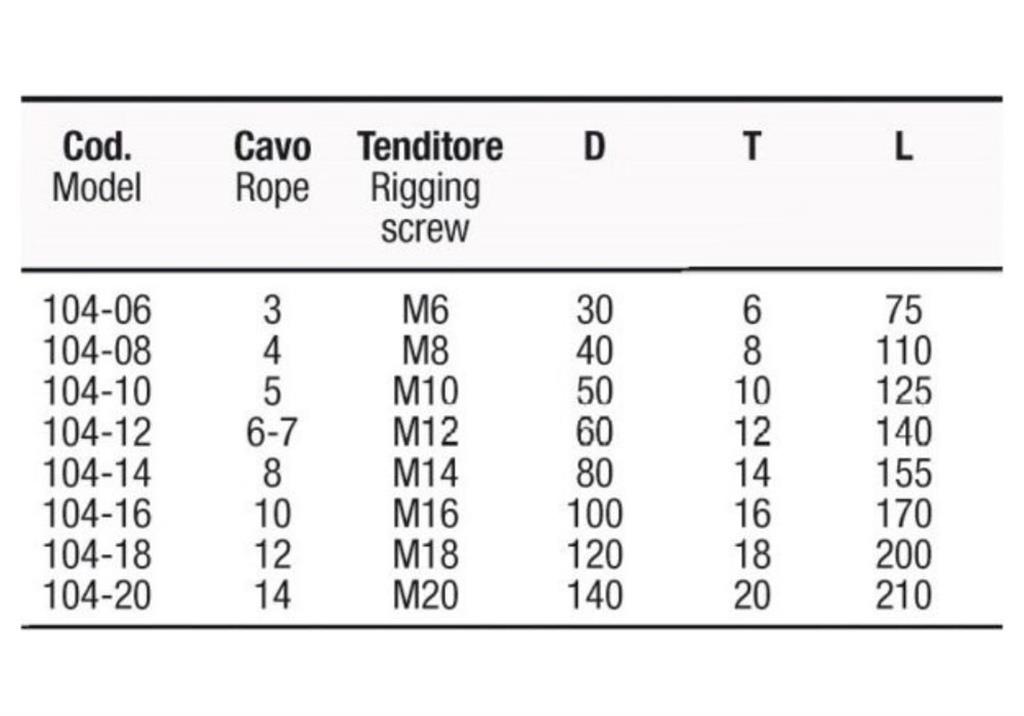

Il tenditore in acciaio inox Art. 104.06 è dotato di terminale rapido ed è progettato per cavi da 3 mm. Il tenditore M6 ha D 30 mm, T 6 mm e L 75 mm, offrendo una soluzione pratica per il montaggio.

Il terminale rapido può essere installato con normali utensili a mano.

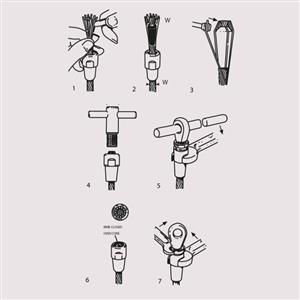

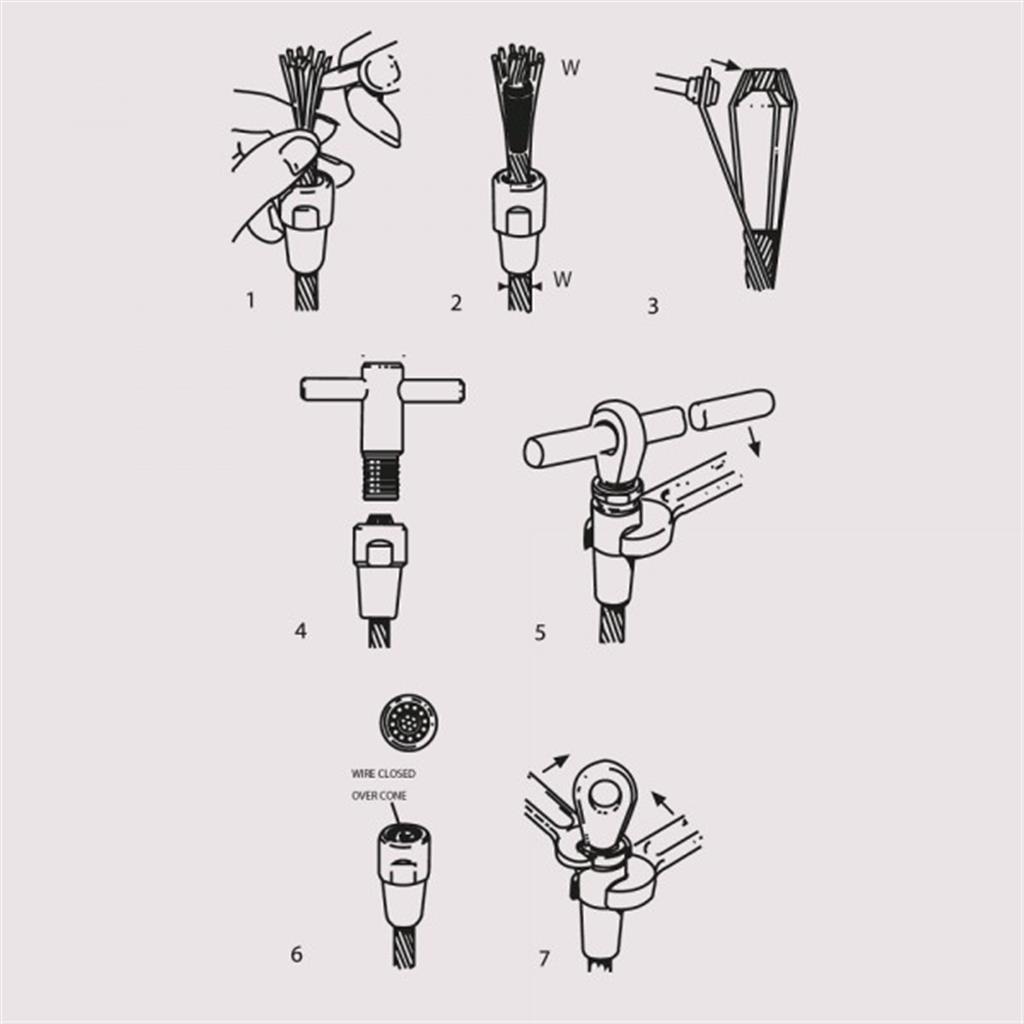

Per il montaggio

1. Inserire il cavo nel raccordo conico e separare i fili esterni dal trefolo centrale; inserire quindi la boccola conica nel trefolo centrale lasciando sporgere il cavo per una lunghezza pari al diametro nominale.

2. Piegare i fili esterni con una pinza intorno alla boccola e contro il cono più corto, quindi avvitare l'occhio o la forcella del terminale.

3. Serrare con forza le due parti del terminale, possibilmente utilizzando due chiavi, quindi svitare per verificare che i fili siano ben spaziati e racchiudano correttamente la boccola conica.

4. Se necessario, applicare Loctite bloccafiletti e riavvitare con forza fino al termine della filettatura.
