TERMINALI RAPIDI AD OCCHIO

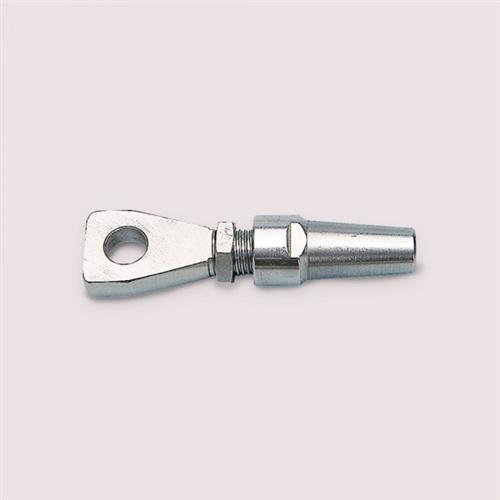

L’Art. 115.03 è un terminale rapido ad occhio in acciaio inox, indicato per cavi da 2,5-3 mm. Le dimensioni sono L1 6 mm, L2 14 mm, L3 5,2 mm e K1 48 mm, con un carico di rottura di 710 kg.

I terminali rapidi vengono montati utilizzando normali utensili a mano.

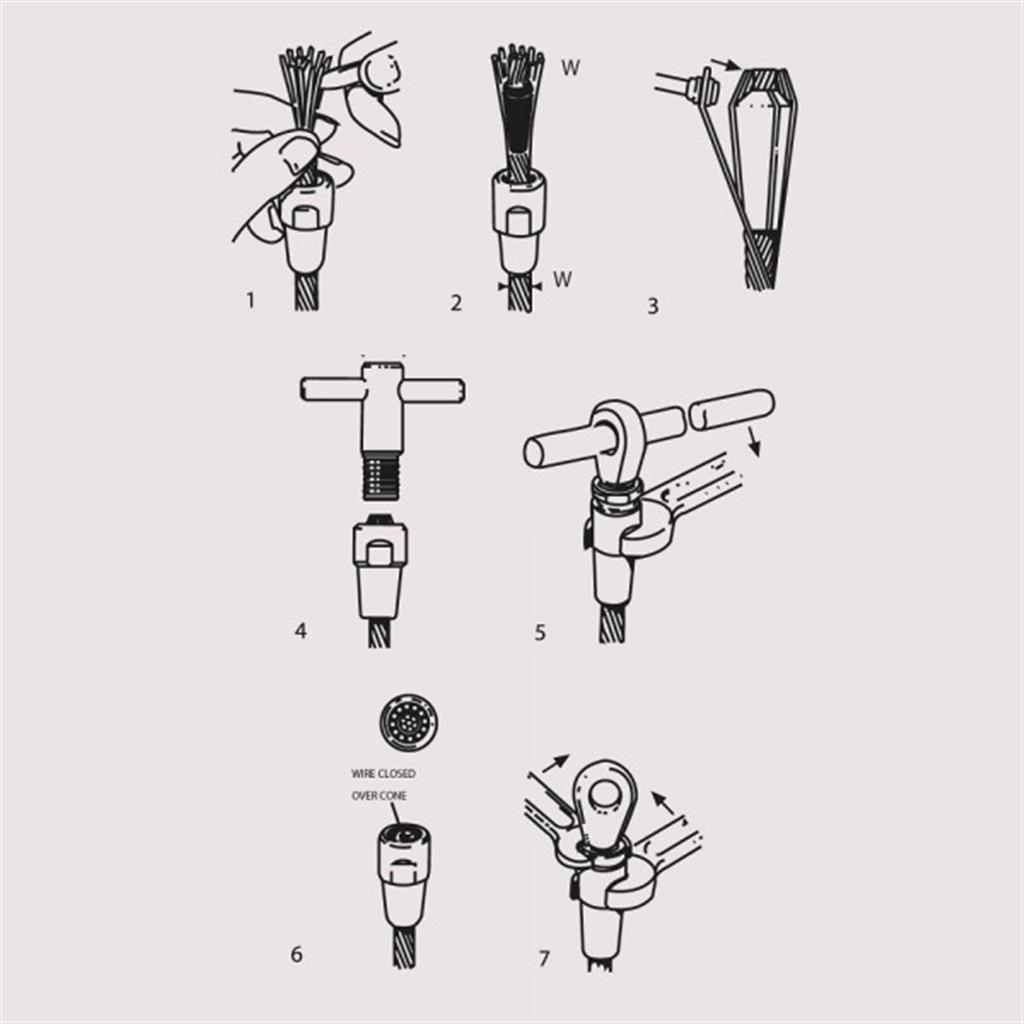

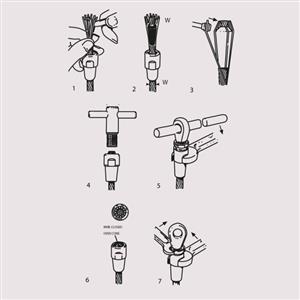

Per l’installazione:

1. Inserire il cavo nel raccordo conico e separare i fili esterni dal trefolo centrale.

2. Inserire quindi la boccola conica nel trefolo centrale, facendo sporgere il cavo di una lunghezza pari al diametro nominale del cavo.

3. Con una pinza, piegare i fili esterni intorno alla boccola conica e contro il cono più corto della boccola.

4. Iniziare ad avvitare l’occhio o la forcella del terminale, quindi serrare con forza le due parti, possibilmente utilizzando due chiavi.

5. Dopo il serraggio, svitare il terminale per controllare il corretto posizionamento, verificando che i fili siano ben spaziati e racchiudano la boccola conica.

6. È possibile applicare eventualmente del Loctite bloccafiletti e procedere nuovamente con il serraggio fino al termine della filettatura.
