TENDITORI

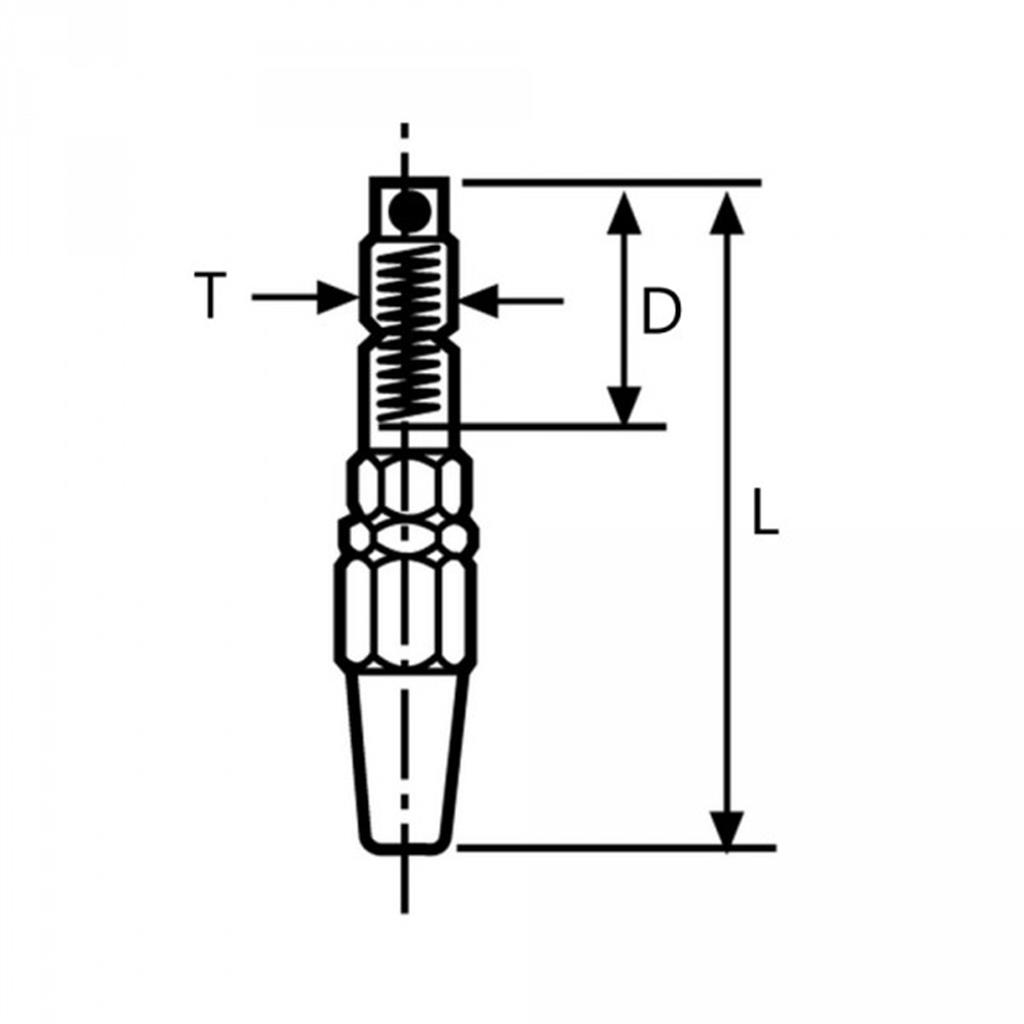

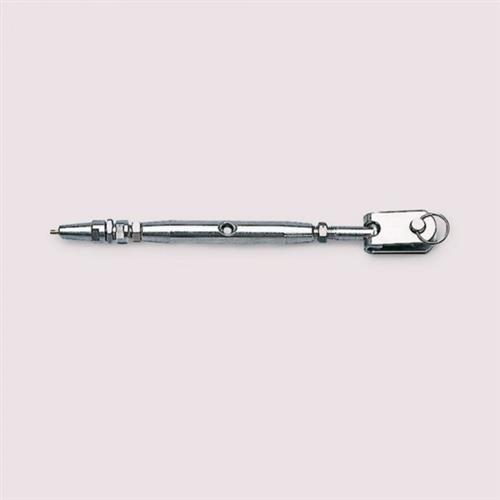

Il tenditore M10 in acciaio inox Art. 104.10 è indicato per cavi da 5 mm e dispone di terminale rapido. Le dimensioni sono D 50 mm, T 10 mm e L 125 mm, per un utilizzo pratico nelle applicazioni che richiedono un sistema di tensionamento affidabile.

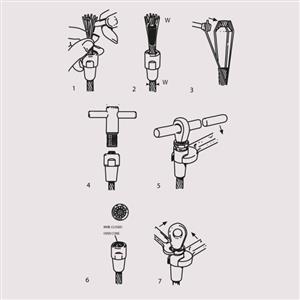

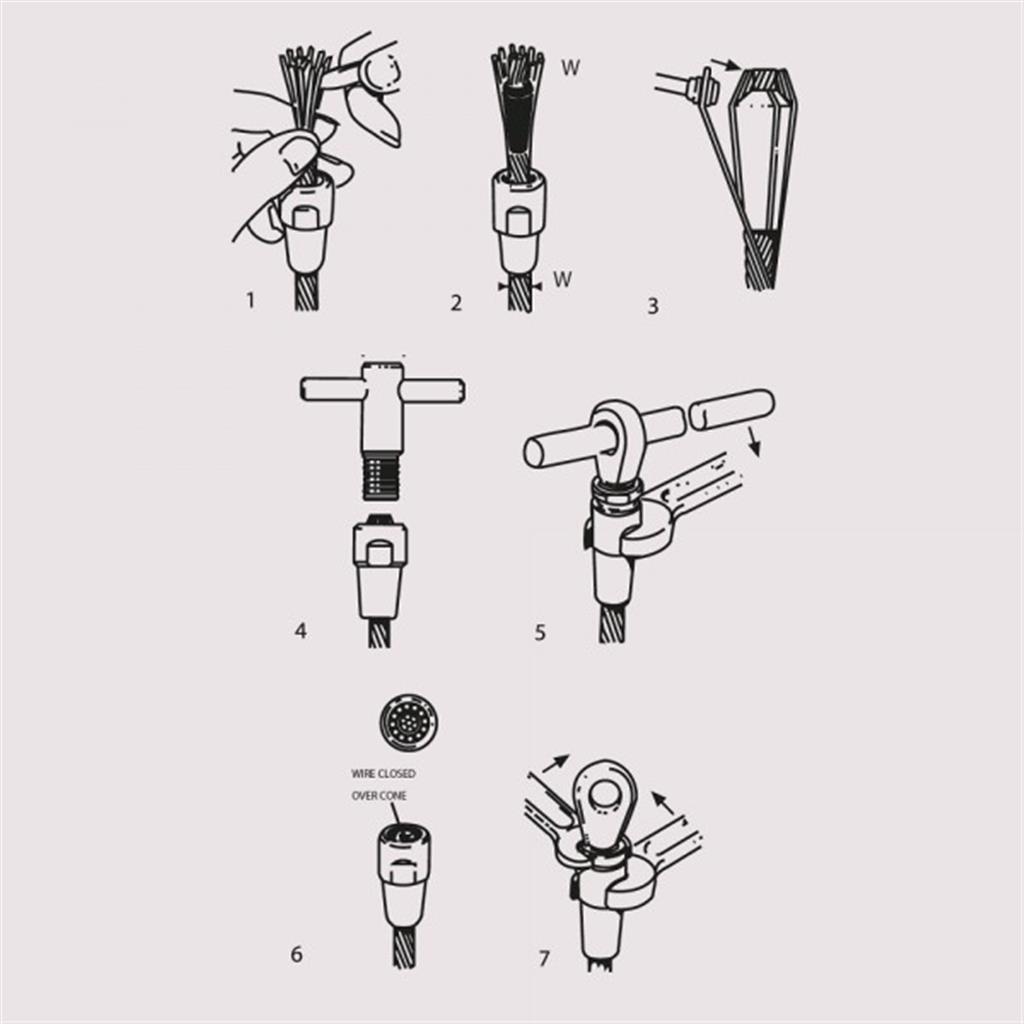

Il montaggio del terminale rapido si esegue con normali utensili a mano:

1. Il cavo va inserito nel raccordo conico separando i fili esterni dal trefolo centrale, nel quale viene inserita la boccola conica lasciando sporgere il cavo per una lunghezza pari al diametro nominale.

2. I fili esterni devono poi essere piegati con una pinza intorno alla boccola e contro il cono più corto.

3. Avvitare quindi l'occhio o la forcella del terminale e serrare con forza le due parti, possibilmente con due chiavi.

4. Dopo aver svitato per il controllo, verificare che i fili siano ben spaziati e racchiudano la boccola conica.

5. Se necessario, applicare Loctite bloccafiletti e completare il serraggio fino al termine della filettatura.
